Memória Spintrônica a Laser: 1.000x Mais Rápida que DRAM

Inovação em Memória Spintrônica

Pesquisadores da Universidade de Tóquio desenvolveram um dispositivo de comutação magnética não volátil capaz de alternar estados em apenas 40 picosegundos. Este feito consome pouquíssima energia e gera significativamente menos calor do que abordagens anteriores, potencialmente resolvendo um dos maiores desafios do hardware moderno de IA: a enorme demanda por energia e resfriamento para movimentar e armazenar dados.

Como Funciona?

• Material Chave: O dispositivo foi construído usando um material antiferromagnético chamado estanho-manganês (Mn₃Sn).
• Comutação Ultra-rápida: Pulsos elétricos ultracurtos conseguiram alternar seu estado magnético de forma confiável, retendo a informação mesmo após a remoção da energia.
• Integração Óptica: A equipe também demonstrou uma comutação similar usando pulsos de fotocorrente ultrarrápidos gerados por um laser de banda de telecomunicações e um fotodiodo, convertendo sinais ópticos diretamente em pulsos elétricos para gravação de memória.

O Desafio da Comutação no Século XXI

A computação moderna se baseia na mudança de estados físicos. Cada operação – de um jogo a um modelo de IA – envolve bilhões de minúsculas mudanças de estado. O problema é que isso exige energia, que se converte em calor, um obstáculo crescente na era da IA devido ao vasto volume de dados processado.

Limitações das Memórias Atuais

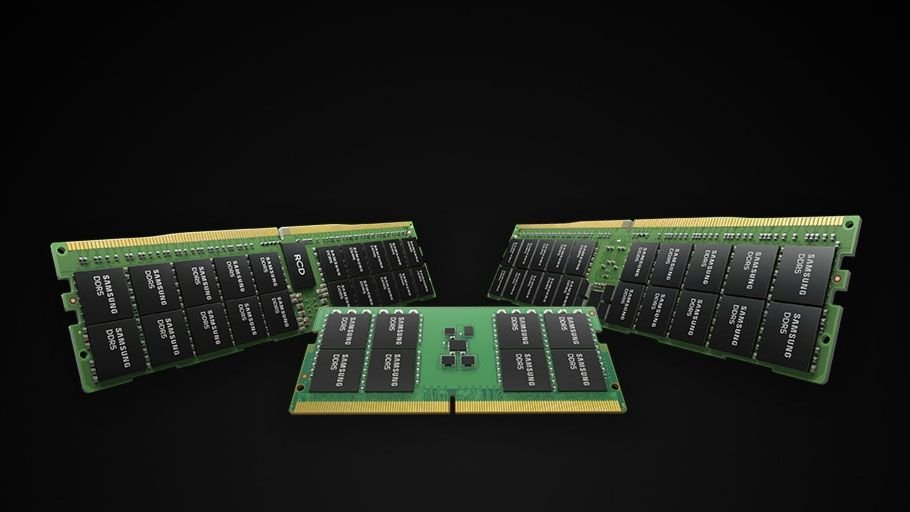

• DRAM: Armazena dados como carga elétrica que vaza constantemente, exigindo refrescamento milhares de vezes por segundo. Isso consome energia e gera calor, mesmo em ociosidade.
• Memória Flash: Retém dados sem energia contínua, mas é mais lenta e intensiva em energia para mudar estados, tornando-a inadequada para memória de trabalho de alta velocidade.
• SRAM: Extremamente rápida para comutação, usada em caches de CPU, mas consome muita área de chip e energia, sendo cara e difícil de escalar.

Em Busca da “Memória Universal”

A indústria busca há décadas uma “memória universal” que combine a velocidade da SRAM, a densidade da DRAM, a persistência da flash e baixo consumo de energia. O desafio é ainda maior em escalas de tempo ultrarrápidas, onde muitas tecnologias experimentais dependem de aquecimento para desestabilizar estados rapidamente.

A Abordagem Spintrônica

Em vez de armazenar informações como carga elétrica, os dispositivos spintrônicos usam estados magnéticos. Este novo dispositivo utiliza um material antiferromagnético (Mn₃Sn) onde os momentos magnéticos vizinhos se anulam, permitindo comutação mais rápida, maior resistência a interferências magnéticas e menor escala.

• Mecanismo Inovador: A comutação não se baseia principalmente no aquecimento do material, mas sim na geração de torque spin-órbita, que transfere momento angular diretamente para a estrutura magnética, alterando o estado sem picos extremos de temperatura.
• Desempenho: O dispositivo alcançou comutação em apenas 40 picosegundos – cerca de 1.000 vezes mais rápido que a comutação típica de memória em escala de nanossegundos. Simulações mostraram um aumento de temperatura de apenas 8 K (14,4°F) durante a comutação.

Implicações Futuras

A demonstração da comutação óptica é crucial para futuras arquiteturas de data centers, alinhando-se aos esforços da indústria em interconexões ópticas e fotônica de silício. Se comercialmente viável, esta tecnologia poderia:

• Reduzir a sobrecarga de atualização da memória.
• Diminuir as necessidades de resfriamento e o consumo de energia em ociosidade.
• Potencialmente unificar memória e armazenamento.

Para a computação pessoal, isso significaria sistemas que retêm o conteúdo da memória de trabalho sem energia de espera, retomam instantaneamente e geram menos calor. Para a infraestrutura de IA em hiperescala, as implicações se concentrariam na eficiência energética e na redução do resfriamento em grandes clusters de GPU.

Desafios e Perspectivas

Por enquanto, a tecnologia permanece experimental. Os dispositivos atuais são estruturas de laboratório, e a implementação ainda requer um campo magnético de polarização externo, uma limitação prática. Questões como escalabilidade de fabricação, validação de resistência, custo e integração com processos CMOS existentes ainda precisam ser resolvidas. O trabalho, no entanto, destaca que os futuros ganhos de desempenho podem depender menos da miniaturização de transistores e mais da redução da energia necessária para comutar, mover e armazenar informações fisicamente.
