Análise da Fonte MSI MAG A1200PLS PCIE5 1200W

A MSI MAG A1200PLS PCIE5 é uma unidade bem construída com uma plataforma Channel-Well competente, excelente qualidade de energia e um exterior marcante. Ela atinge a certificação Platinum da Cybenetics e PPLP.Info com base na eficiência média, mas fica aquém do 80Plus Platinum na carga máxima, apesar da propaganda. A seleção de componentes no lado secundário não corresponde ao preço.

MSI no Mercado de Fontes de Alimentação

A MSI, conhecida por periféricos e componentes de PC, enfrenta o desafiador mercado de fontes de alimentação. A MAG A1200PLS PCIE5, com 1200W e selo 80Plus Platinum, é uma aposta ousada em um segmento onde a reputação é vital e a concorrência é acirrada.

Plataforma e Fabricante

• OEM: Channel-Well Technology (Taiwan).
• Histórico: Longo e positivo na fabricação de PSUs de médio a alto desempenho.
• Questão Principal: Se a especificação e ajuste da MSI justificam o preço de $250.

Design e Pacote

• Embalagem: Robusta, com design militarista (metal escovado, fontes angulares, detalhes amarelos), transmitindo agressividade e posicionamento premium.
• Proteção: A unidade é protegida por uma bolsa de tecido e inserções de espuma.
• Conteúdo do Pacote: Parafusos de montagem, cabo de alimentação AC, algumas abraçadeiras e manual impresso. Considerado rudimentar pelo preço.

Cabos e Conectividade

• Qualidade: Consistente e boa. Totalmente modulares e pretos.
• Recursos: Fios com jaqueta em relevo, pentes de cabos pré-instalados (exceto SATA/PATA).
• Conectores: 1x 12V-2×6, 4x 6+2 pinos PCI Express (limitante para 1200W).
• Detalhe Útil: Conector 12V-2×6 com design de duas cores para confirmação visual de inserção completa.

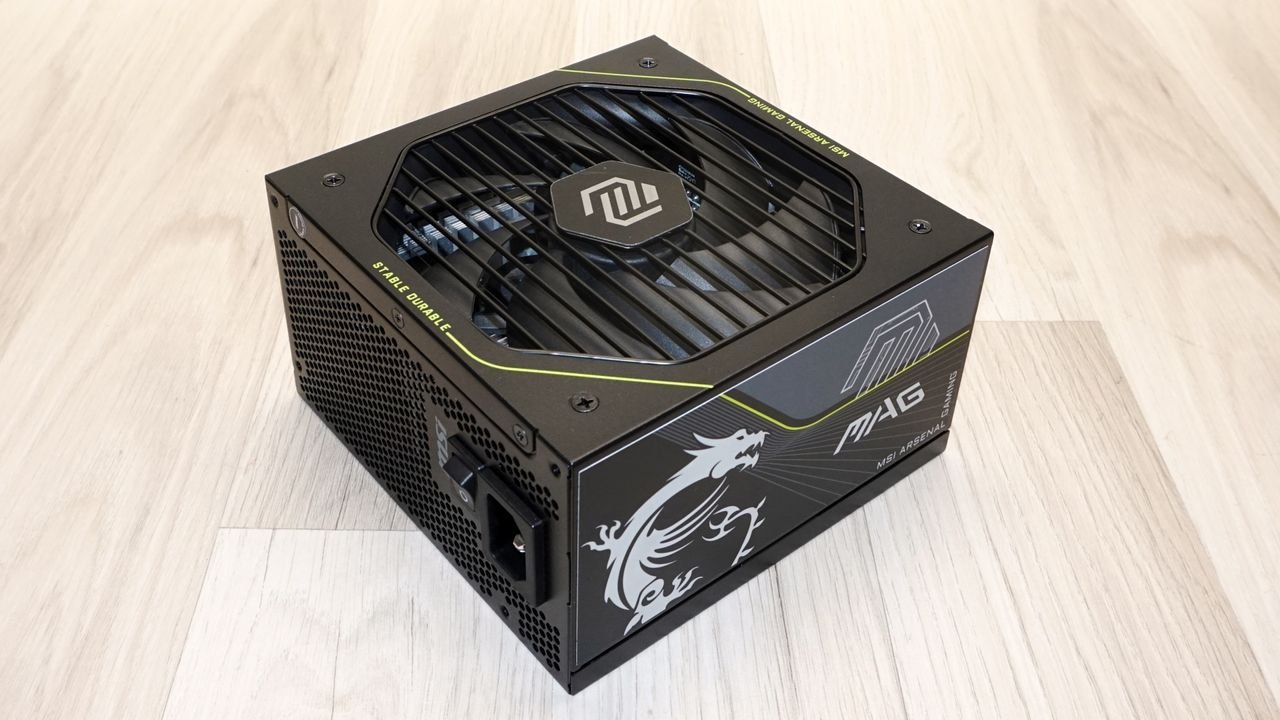

Dimensões e Estética Externa

• Comprimento: 150mm, compatível com a maioria dos gabinetes modernos.
• Acabamento: Preto fosco com textura leve e uniforme.
• Estilo: Design complexo e agressivo com linhas amarelas, adesivos decorativos e grade do ventilador hexagonal.
• Painéis: Frontal com interruptor e receptáculo AC; traseiro com conectores modulares e legenda.

Design Interno e Componentes

• Ventoinha: Power Logic PLA13525S12H de 135mm, rolamento fluido-dinâmico (FDB) para equilíbrio entre silêncio e durabilidade. Alarme audível em caso de falha da ventoinha.
• Filtragem de Entrada: Adequada, com seis capacitores Y, dois X e dois indutores de modo comum.
• Circuito APFC: Dois MOSFETs CRmicro CRJQ60N65G2BF, um diodo, um grande indutor e um capacitor Teapo de 1000µF.
• Inversão Primária: Topologia half-bridge com dois MOSFETs STMicroelectronics STW43N60DM2, uma escolha positiva.
• Lado Secundário:
  • Trilho 12V: Oito MOSFETs ChongQing PingWei Enterprise C009N04ES (retificação síncrona).
  • Trilhos 3.3V/5V: Conversores DC-to-DC em placa separada para qualidade e estabilidade.
• Capacitores Secundários: Teapo e ChengX (eletrolíticos), Teapo (estado sólido). Marcas de nível médio/baixo-médio, questionáveis para uma PSU de $250, onde seriam esperados componentes japoneses (Rubycon, Nippon Chemi-Con).

Desempenho e Eficiência

• Eficiência Nominal (115 VAC): 90.9% (média).
• Eficiência Nominal (230 VAC): 92.8% (média).
• Certificações: Atende aos limites Platinum da Cybenetics e PPLP.Info.
• Controvérsia 80Plus Platinum: Não confirmou desempenho na carga máxima durante testes, ficando abaixo dos requisitos do padrão, apesar de advertised.
• Pico de Eficiência: Atinge o máximo entre 30-40% de carga, o que é atípico.
• Desempenho Térmico:
  • Condições Normais: Ventoinha silenciosa em baixas cargas, acelera após 800W, mas não é intrusiva.
  • Temperaturas Elevadas: Eficiência nominal cai para 88.9% (115 VAC) e 90.9% (230 VAC), indicando estresse térmico em cargas mais altas.

Comportamento da Ventoinha (Altas Temperaturas)

Em ambientes quentes, a ventoinha acelera mais agressivamente, atingindo o máximo em cerca de 90% da carga. Acima disso, a capacidade de refrigeração se esgota, levando a um aumento mais acentuado das temperaturas internas. O ruído acústico torna-se perceptível sob cargas altas e sustentadas em gabinetes quentes, embora permaneça silencioso em cargas baixas a moderadas.

Regulação de Tensão e Filtragem de Ripple

• Regulação de Tensão: Competente, mas não excepcional (12V: 1.2%, 5V: 1.4%, 3.3V: 1.6%). Aceitável, mas esperava-se mais pelo preço.
• Filtragem de Ripple: Excelente, dentro dos limites da especificação ATX com margem confortável (12V: 44 mV, 5V: 26 mV, 3.3V: 28 mV), garantindo uma saída limpa.

Recursos de Proteção

• Configuração: Bem ajustada.
• OCP (Over Current Protection):
  • 3.3V: 136% da corrente nominal.
  • 5V: 132% da corrente nominal.
  • 12V: 128% da corrente nominal (margem adequada para cargas transitórias).
• OPP (Over Power Protection): Ativa a 126% da saída nominal em condições quentes, um limite responsável.

Veredito Final

A MSI MAG A1200PLS PCIE5 é uma fonte de 1200W competente, com boa qualidade de energia e design marcante. Pontos positivos incluem a implementação dos cabos, o alarme da ventoinha e o conector 12V-2×6.

Pontos de Crítica (Considerando o Preço de $250):

• Capacitores Secundários: A escolha de capacitores Teapo e ChengX é vista como uma economia de custos, não condizente com o segmento premium.
• Eficiência: Embora certificada Platinum, a eficiência em carga máxima não foi replicada em testes e decai acentuadamente em cargas elevadas.
• Desempenho Térmico: Sob altas temperaturas e cargas sustentadas, a plataforma opera próxima aos seus limites.

Conclusão: Por $250, a unidade enfrenta forte concorrência. Seria mais atraente na faixa de $170 a $200. É ideal para quem busca estética e operação silenciosa em cargas médias (40-70%), mas para uso em cargas altas e contínuas, é importante considerar as limitações e a concorrência.

E. Fylladitakis – Editor Contribuinte
